APLICAÇÃO:
Máquina projetada especialmente para impressão de rolos transparentes e não transparentes como: difusores, FPC (Circuitos impressos flexíveis), transfer, adesivos, OPP, PVC, Mylar, PC, PET, Plásticos, Courinos, Filmes de Alumínio e etc. estes podem ser utilizados nos seguintes produtos:
1 - Transfers 2 - Circuitos elétricos flexíveis(FPC), membranas, interruptores, IMD e difusores etc. 3 - Etiquetas para garrafas de vinho, cosméticos, frascos de shampoo, e industrial, brinquedos, automotiva, CD e vídeos 4 - Placas de identificação e displays.
DESCRIÇÃO:
- Fácil utilização baseado em PC combinado com tela touch screen de fácil interface.
- A cabeça de impressão é elevada verticalmente para um acesso conveniente da tela e do rodo.
- Mesa de sucção à vácuo para melhor fixação do material, e com função de sopro.
- O mecanismo de rolo é pressurizado para assegurar uma pressão constante o tempo todo.
- Controle automático de tensão.
- Máquina com estrutura de liga de alumínio para assegurar uma alta estabilidade e não deformar o material.
- Padrão de segurança CE para assegurar uma segurança extra ao operador da máquina.
- Bobinador e desbobinador usa fixação por “castanha” para evitar deslizamentos e possui um avançado guia de tela para maior precisão e higiene.
- O rolo de elevação possui sistema de sucção à vácuo que garante a suavidade do filme e mantém tensionado o tempo topo
- Mecanismo de rebobinamento com avançado sensor de sonar para uma precisa inspeção da transparência e opacidade do filme.
- Guia de movimento com precisão linear nas laterais tanto na vertical como na horizontal para extrema suavidade e estabilidade no transporte.
- Dois tipos de secadores estão disponíveis: Torre de secagem (cortina de ar) de comprimentos: 15m, 25m e 35m; e secador UV com cilindro de refrigeração. (Opcional).
- Dispositivo de perfuração.
Especificações:
Modelo |
IMT-5070 |
Área Máx. de Impressão |
500 x 700mm |
Tamanho Máx do Quadro da Tela |
800 x 1100mm |
Largura da Bobina |
200 x 520m |
Diâmetro Máx. do Eixo do Bobinador |
ø500mm |
Diâmetro do Desbobinador da Castanha |
ø75mm |
Diâmetro Máx. do Bobinador |
ø500mm |
Diâmetro do Bobinador da Castanha |
ø75mm |
Velocidade da Máquina |
420 - 600m/hr |
Distância Percorrida |
800mm |
Expessura do Material |
0.025-0.25mm |
Precisão |
±0.05mm |
Precisão do Alinhamento |
±0.05mm |
Servo Motor do Desbobinador |
0.75 kw |
Servo Motor do Rodo |
0.6 Kw |
Servo Motor do Cilindro de Elevação |
0.75 Kw |
Motor do Desbobinador |
90 w |
Motor do Bobinador |
1 HP |
Motor da Mesa de Vácuo |
1 HP |
Motor do Cilíndro de Elevação |
1 HP x 2 |
Motor da Câmara de Vácuo |
¼ HP |
Pressão |
5-7 kg/cm2 |
Peso/ Dimensões Bobinador |
350 kgs/ 700 x 1170 x 1400mm (CxLxA) |
Peso/ Dimensões Rebobinador |
300 kgs/ 660 x 1100 x 1050mm (CxLxA) |
Acessório:
![](http://www.imexla.com.br/imexla/_img/MT5070_acess.jpg)
Opcional:

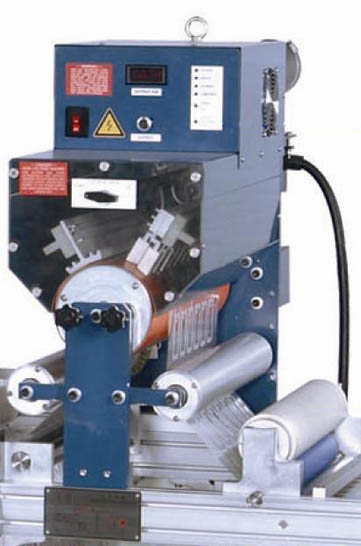

Web Treater
![](/imexla/_img/MT-5070A_opc1.jpg)

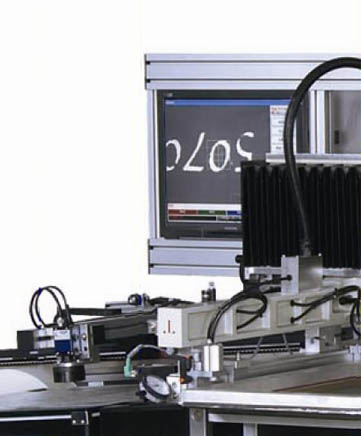

CCD Sensor
![](/imexla/_img/MT-5070A_opc2.jpg)
![](http://www.imexla.com.br/imexla/_img/MT5070_opcional.jpg)
|
|
CARACTERÍSTICAS
Nº Ref.: |
IMT-5070A |
Dimensão: |
4650 X 1300 X 2000mm (CxLxA) |
Peso Líquido: |
1350 kgs |
Matéria-prima: |
Difusores, FPC, Transfer, Adesivos, OPP, PVC, Mylar, PC, PET, Plásticos, Courinos, Filmes de alumínio etc. |
|
