Composição da linha de produção de tubos de 4" ~ 12"
	Equipamento	Modelo	Especificação	Notas

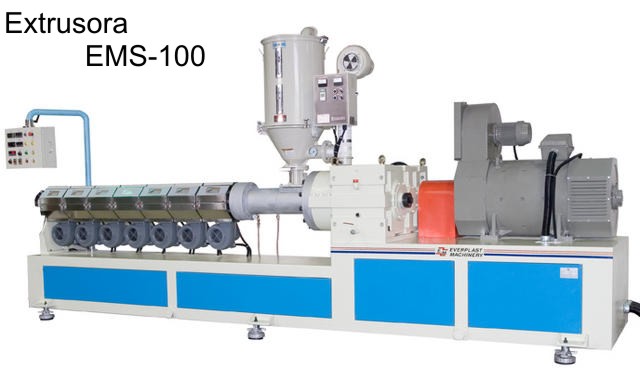

1	Extrusora	EMS-100	Rosca: 100mm; L/D: 28	300-500kg/hr

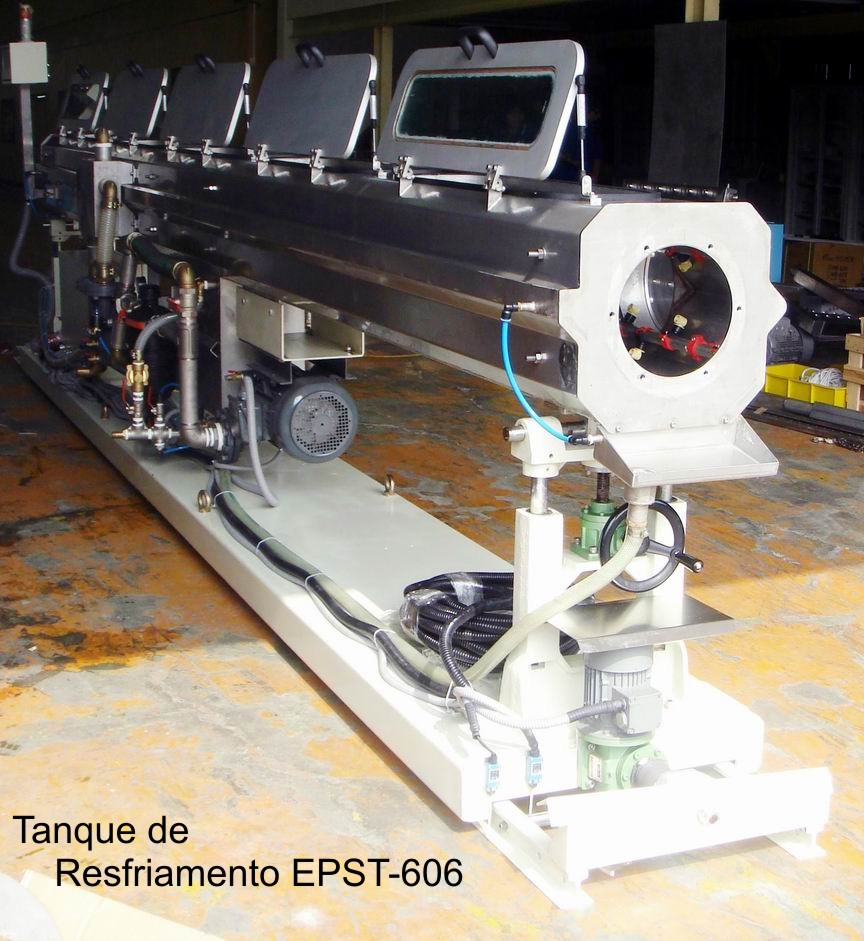

2	Tanque de Resfriamento à Vácuo por Spray de Água	EPST-606	1 Jogo * Bomba à vácuo
3	Tanque de Resfriamento por Spray de Água	EPS-6012	3 jotos * Resfriador por Spray de Água
4	Puxador	ETC-4C	Comprimento efetivo de fechamento: 1000mm	Velocidade: 1~6m/min

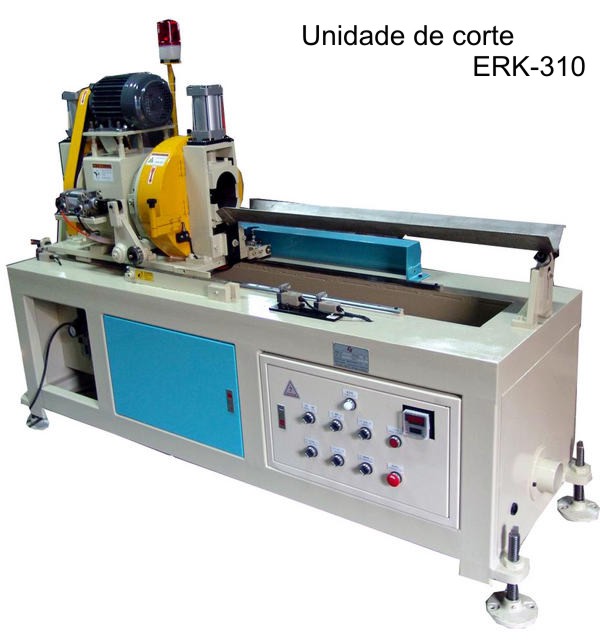

5	Unidade de corte	ERK-310

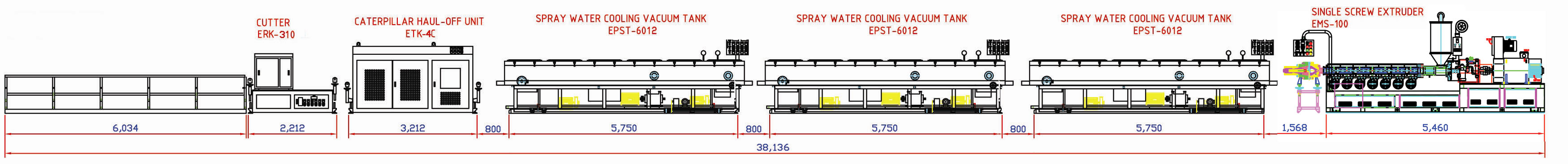

Desenho esquemático da linha de produção

Comprimento da Rosca		24/28
Diâmetro da Rosca(mm)		100
Velocidade da Rosca(R.P.M.)		50	70	120
Motor(HP)		50	75	250
Groove		-	-	◎
Aquecimento do Cilindro(Kw)		15
Aquecimento Flange(Kw)		1
Energia do Cilindro de Resfriamento(Kw)		0.2 x 4
Energia(Kw)		88
Número de Cilindros nas Zonas de Aquecimento		6
Tamanhos Hopper(Kg)		100
Altura centro(mm)		1050
Produção(Kg/Hr)	PEAD tubo		250	500
	PVC perfil	160
Dimensões	Comprimento	3260
	Largura	1500
	Altura	2300
Peso		2200

Diâmetro Máximo(mm)	160
Comprimento(mm)	6600
Largura(mm)	700
Altura(mm)	1700
Comprimento Ajustável para Trás e para Frente	750
Comprimento Ajustável para Direita e para Esquerda	25
Comprimento Ajustável para Cima e para Baixo	50
Comprimento do Tanque de Vácuo	6000
Bomba à Vácuo	1
Potência da Bomba à Vácuo(Kw)	3.75
Bomba de Drenagem	2.25
Motor de Movimento - Frente/Tras	0.38
Motor de Movimento - Cima/Baixo	-
Potência da Bomba de Spray(Kw)	2.25 * 1
Número de Jatos de Spray	70 * 4
Potência(Kw)	6.38
Diâmetro dos Tubos de Entrada/Saída(Pol.)	1" + 1"
Peso	900

Modelo

Comprimento Efetuva

de Fechamento

Largura Efetiva

de Fechamento

Altura Efetiva

de Fechamento

Velocidade Efetiva

de Fechamento

Potência

Tipo de Motor

ETK-4C

1400

ø90 ~ ø520

120

0.5 ~ 3

7 1/2HP

* 1 jogo

AC+Inversor

do Servo
