Linha de Produção de Tubos

APLICAÇÃO:
Completa linha de produção de tubos em PE de 4"`8".

DESCRIÇÃO:

Composição da linha de produção de tubos de 4" ~ 8"
	Equipamento	Modelo	Especificação	Notas
1	Extrusora	EMS-100I	Rosca: 100mm; L/D: 28	250~450kh/hr
2	Tanque de Resfriamento à Vácuo por Spray de Água	EPST-606	1 Jogo * Bomba de vácuo
3	Tanque de Resfriamento por Spray de Água	EPS-606	2 Jogos * Resfriador por spray de água
4	Puxador	ETK-3C	Comprimento do fechamento efetivo: 1000mm	Velocidade: 1~6m/min
5	Unidade de Corte	ERK-310

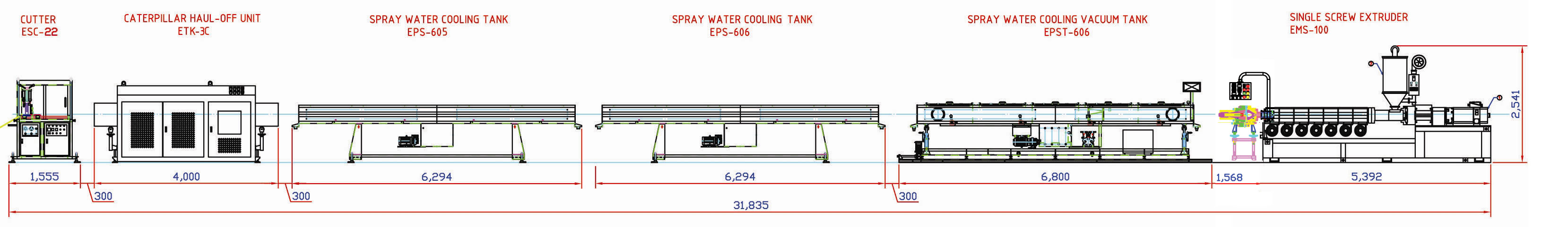

Desenho esquemático da linha de produção

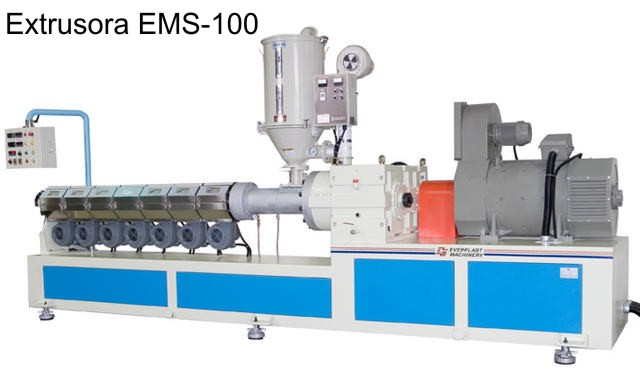

Extrusora EMS-100

Comprimento da Rosca		24/28
Diâmetro da Rosca(mm)		100
Velocidade da Rosca(R.P.M.)		50	70	120
Motor(HP)		50	75	250
Groove		-	-
Aqucimento do Cilindro(Kw)		15
Aquecimento Flange(Kw)		1
Energia do Cilindro de Resfriamento(Kw)		0.2 x 4
Energia(Kw)		88
Número de Cilindros nas Zonas de Aquecimento		6
Tamanho Hopper(Kg)		100
Altura Centro(mm)		1050
Produção(Kg/hr)	PEAD tubo		250	500
	PVC perfil	160
Dimensões	Comprimento	3260
	Largura	1500
	Altura	2300
Peso		2200

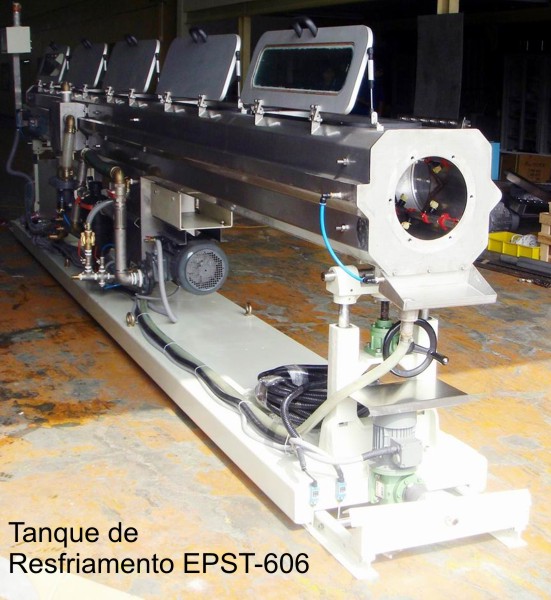

Tanque de Resfriamentoà Vácuo com Spray de Água - EPST-606

Diâmetro Máximo(mm) 160

Comprimento(mm) 6600

Largura(mm) 700

Altura(mm) 1700

Comprimento Ajustável para Trás e para Frente 750

Comprimento Ajustável para Direita e para Esquerda 25

Comprimento Ajustável para Cima e para Baixo 50

Comprimento do Tanque de Vácuo 6000

Bomba à Vácuo 1

Potência da Bomba à Vácuo(Kw) 3.75

Bomba de Drenagem 2.25

Motor de Movimento - Frente/Tras 0.38

Motor de Movimento - Cima/Baixo -

Potência da Bomba de Spray(Kw) 2.25 * 1

Número de Jatos de Spray 70 * 4

Potência(Kw) 6.38

Diâmetro dos Tubos de Entrada/Saída(Pol.) 1" + 1"

Peso 900

Tanque de Resfriamentoà Vácuo com Spray de Água - EPS-606

Puxadores tipo Caterpillar - ETK-3C

Modelo
Comprimento Efetuva

de Fechamento

Largura Efetiva

de Fechamento

Altura Efetiva

de Fechamento

Velocidade Efetiva

de Fechamento
Potência Tipo de Motor

ETK-3C 1400 ø63 ~ ø210 120 1 ~ 6
5HP

* 1 jogo

AC+Inversor

do Servo

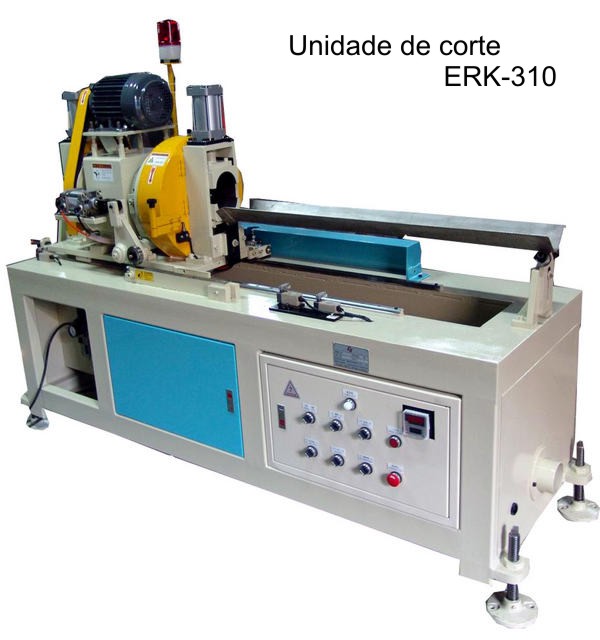

Unidade de Corte - ERK-310

Motor de Corte(Kw) 2.25

Diâmetro Min. do Tubo(mm) 110(4")

Diâmetro Máx. do Tubo(mm) 310(12")

Espessura Max. da Parede(mm) 13

Velocidade Máx. de Corte(M/Min) 1~4

Altura centro(mm) 1050

Potência(Kw)

Dimensões(mm) Comprimento 3200

Largura 1200

Altura 2300

Peso(Kg) 2500

CARACTERÍSTICAS

Nº Ref.:	EMS-100I(4 ~ 8 pol.)
Matéria-prima:	PE
