DESCRIÇÃO:
Composição da linha de produção de perfis
| |
Equipamento |
Modelo |
Especificação |
| 1 |
Extrusora |
EMS-45I |
Produção - 10-25Kg/Hr |
| 2 |

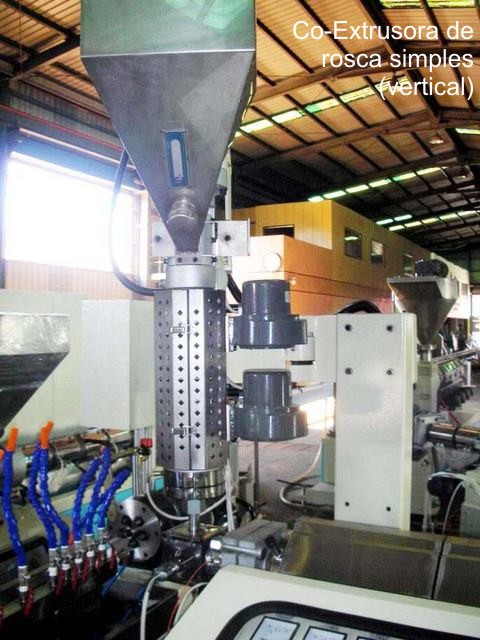

Co-Extrusora Rosca Simples (Vertical) |
EMS-35L |
Produção - 2-8Kg/Hr |
| 3 |

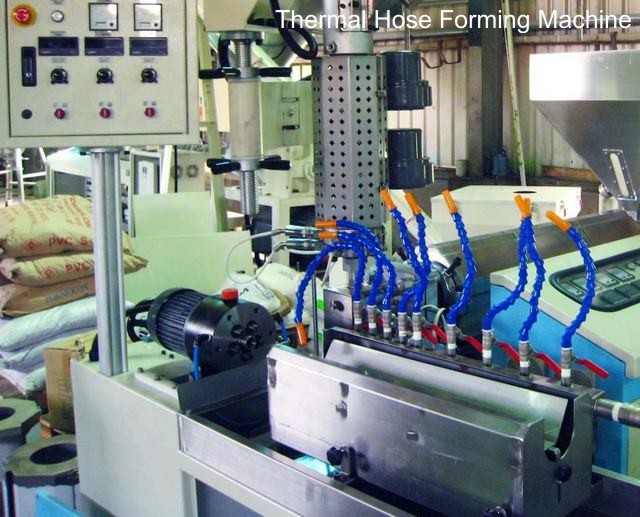

Máquina de Termoformagem da Mangueira |
|
Motor - 1 HP; Tanque de resfriamento por água x 1 jogo |
| 4 |

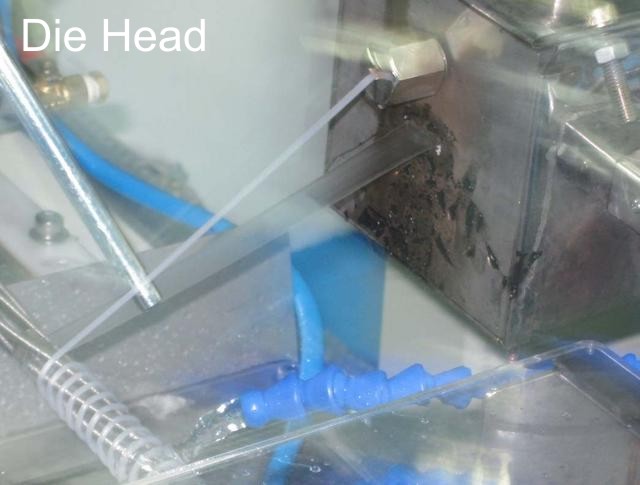

Cabeçote da Matriz |
|
|
| 5 |

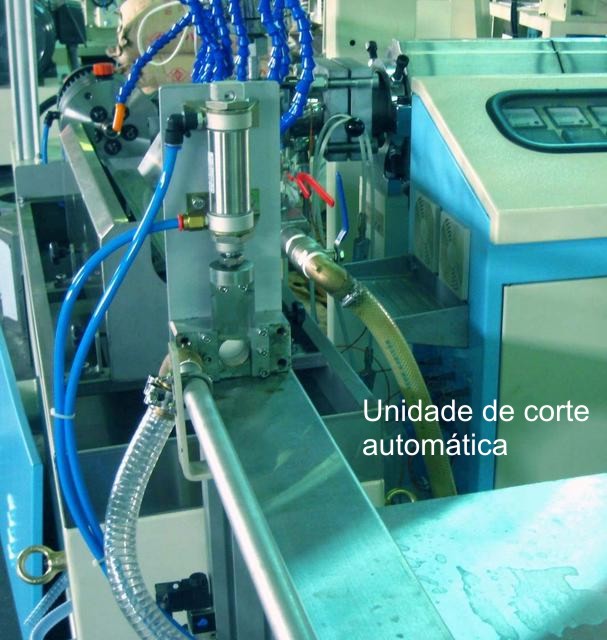

Unidade de Corte |
|
3 metros |

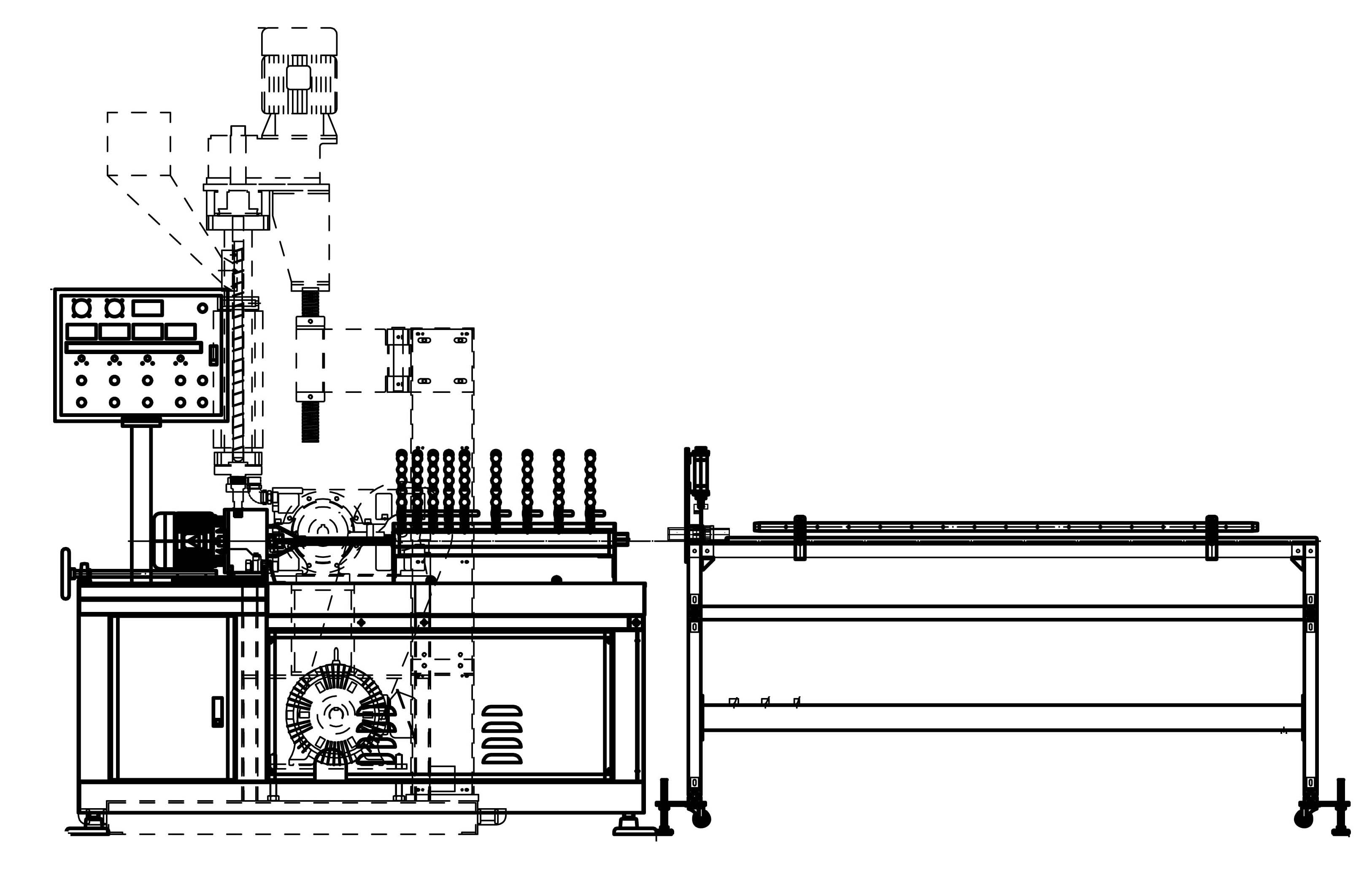

Desenho esquemático da linha de produção:

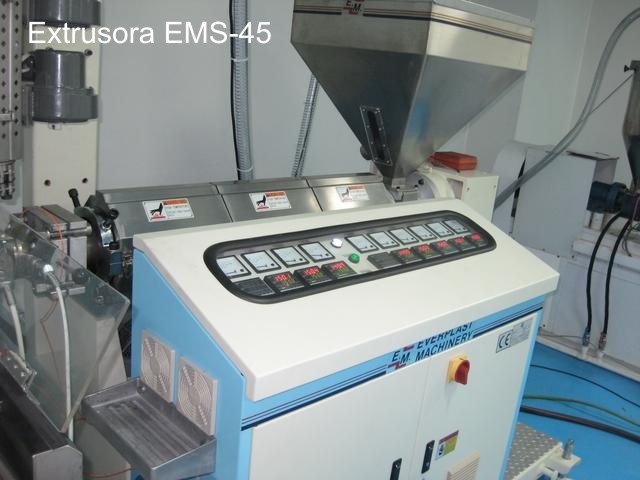

Extrusora - EMS-45
| Comprimento da Rosca |
24/28 |
| Diâmetro da Rosca(mm) |
45 |
| Velocidade da Rosca(R.P.M.) |
60 |
80 |
120 |
| Motor(HP) |
15 |
15 |
30 |
| Groove |
- |
- |
◎ |
| Aquecimento do Cilindro(Kw) |
7.5 |
|
| Aquecimento Flange(Kw) |
0.5 |
| Energia do Cilindro de Resfriamento(Kw) |
0.2 x 3 |
| Energia(Kw) |
22 |
|
| Número de Cilindros nas Zonas de Aquecimento |
3 |
| Tamanhos Hopper(Kg) |
50 |
| Altura centro(mm) |
1050 |
| Produção(Kg/Hr) |
PEAD tubo |
|
50 |
90 |
| |
PVC perfil |
40 |
|
|
| Dimensões |
Comprimento |
1700 |
| |
Largura |
980 |
| |
Altura |
1800 |
| Peso |
850
|
|
;)
;)
;)
;)
;)
;)
;)
;)
